- 銷售熱線
- 國內(nèi)銷售
- 130 6443 1516 王經(jīng)理
- 155 6519 1188 王經(jīng)理
- 國際銷售
- +86-0372-2958995
- 官方郵箱：
admin@ayxlsyj.com - 銷售郵箱：
sales@ayxlsyj.com

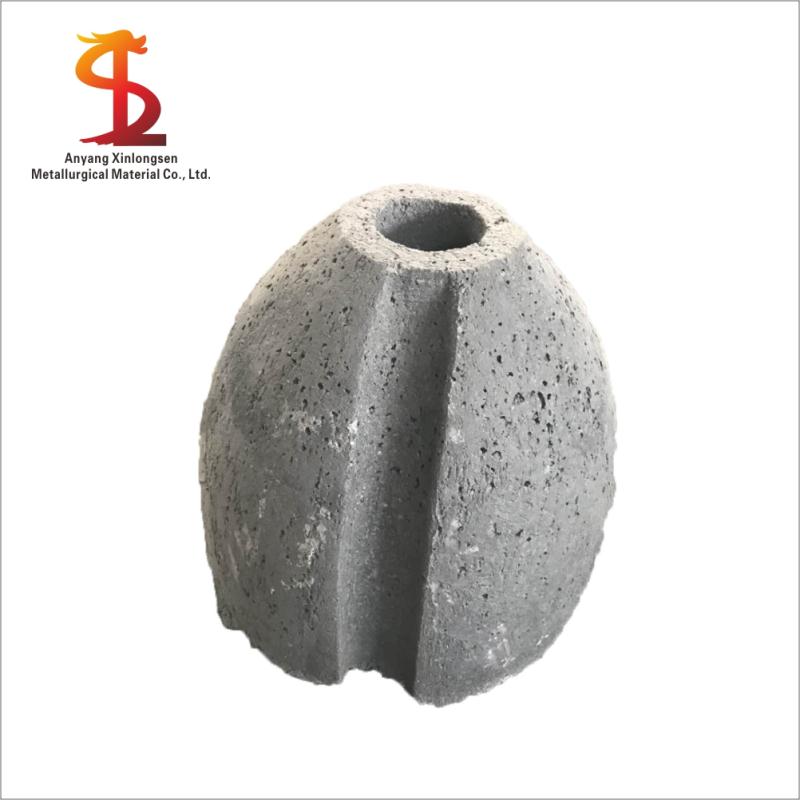

擋渣球
擋渣球是一種在出鋼將結(jié)束時(shí)堵住出鋼口以阻斷渣流入鋼包內(nèi)的球體，該產(chǎn)品用于煉鋼時(shí)擋渣，是轉(zhuǎn)爐生產(chǎn)不可缺少的理想擋渣產(chǎn)品，在平時(shí)的煉鋼過程中，利用該產(chǎn)品堵住出鋼
擋渣球是一種在出鋼將結(jié)束時(shí)堵住出鋼口以阻斷渣流入鋼包內(nèi)的球體，該產(chǎn)品用于煉鋼時(shí)擋渣，是轉(zhuǎn)爐生產(chǎn)不可缺少的理想擋渣產(chǎn)品，在平時(shí)的煉鋼過程中，利用該產(chǎn)品堵住出鋼口，傾倒鋼水時(shí)自動(dòng)脫落，該產(chǎn)品可確保出鋼口不噴火，不冒煙。不穿鋼，安全，環(huán)保，節(jié)能，耐用等特性。
耐火材料擋渣球作用：
爐炭素耐火材料有半石墨炭磚、石墨炭磚、微孔炭磚、超微孔炭磚、微孔模壓炭磚和炭素?fù)v打料等。
1、半石墨炭磚
半石墨炭磚是以高溫電煅無煙煤（1700-2000℃）為主要原料，以中溫瀝青為結(jié)合劑，成型后經(jīng)高溫焙燒、精加工而成。
2、石墨炭磚
高爐用石墨炭磚選用低灰分的石油焦和瀝青焦為原料，以瀝青、焦油為結(jié)合劑，采用石墨電極生產(chǎn)工藝進(jìn)行生產(chǎn)。
石墨炭磚適用于高爐爐底磚襯的下層。利用其高導(dǎo)熱系數(shù)，加強(qiáng)爐底冷卻，降低爐底磚襯溫度。同時(shí)，可使?fàn)t底磚襯內(nèi)1150℃等溫線（鐵水的凝固溫度）上移，減緩炭磚侵蝕和鐵水滲透，延長爐底壽命。
3、微孔炭磚
傳統(tǒng)炭磚燒成過程中，由于結(jié)合劑的蒸發(fā)形成15-22%的氣孔，尺寸在10μm左右，鐵水會(huì)滲透到氣孔，形成裂紋，降低炭磚強(qiáng)度，需要減小氣孔尺寸。
微孔炭磚是在原料中添加硅粉燒制而成。燒成過程中，硅粉與炭磚中的碳結(jié)合生成β-SiC晶須，形成的β-SiC晶須可以減少、隔離并部分地堵塞氣孔，達(dá)到形成微孔目的。
4、超微孔炭磚
近年來新建的一些高爐把壽命定為20年，按此目標(biāo)，微孔炭磚難以滿足要求，需要研制超微孔炭磚，提高高爐壽命。
超微孔炭磚是通過改善結(jié)合劑質(zhì)量以及添加陶瓷質(zhì)添加劑而成。另外，從原料質(zhì)量、工藝制度也進(jìn)行嚴(yán)格要求。超微孔炭磚的尺寸平均孔徑不大于0.1μm。
5、微孔模壓炭磚
20世紀(jì)80年代以來，國內(nèi)外有很多高爐采用了美國的MMA熱模壓小炭磚，對延長高爐壽命起了重要作用。MMA熱模壓小炭磚是具有國際先進(jìn)水平的炭磚品種，在我國占有很大市場，價(jià)格昂貴。
6、炭素?fù)v打料
高爐用炭素?fù)v打料主要用于填充炭磚與冷卻壁間以及爐底炭磚與爐底密封板間的縫隙。搗打后的炭素應(yīng)有一定的強(qiáng)度和致密度。
由于目前國內(nèi)高爐微孔炭磚的導(dǎo)熱系數(shù)已達(dá)到20W/（m.K）左右，為了與之匹配，這也成為高檔炭素?fù)v打料的基本要求。
新一代炭磚及炭素?fù)v打料的應(yīng)用，會(huì)使高爐的爐齡大幅度提高，是高爐長壽的重要保障。
